检测设备Inspection Equipment

镍金厚度测试仪

镍金厚度测试仪

设备能力(1台)

1.测试点:最小测试点大小为∅0.15mm

2.测量距离为0-20mm时,为 已校准范围

3.测量距离为20-80mm时,为 已校准范围

4.手动最大平台移动范围95 ×150MM

阻抗测试仪

阻抗测试仪

控制阻抗测量范围:20~150Ω; 测量精度:50Ω±1%

测量范围:0.09m~ 2m;测试传输线长度:长度:2m

水平显示分辨率:0.2mm;垂直显示分辨率:O.05欧

测试方法:时域反射法;上升时间:200ps

带宽 >1.75GHz;入射脉冲幅度:200m

校准方法 IPC-TM-650存储参考波形方式

电气性能测试机

电气性能测试机

设备能力(10台)

1.技术能力:最小探针0.04mm,最小可测焊盘0.04mm;最小可测四线点0.15mm;

2.测试能力:最大测试面积:420mm*360mm*0.4mm;最小测试面积:100mm*100mm*0.4mm

3.最大产能:每小时80pnl*5台=25平方米;每天 25平方米*22时=550平方米;每月550平方米*28天=15000平方米

弯折测试机

弯折测试机

1.试验角度:0~180°

2.试验速度:10~300次/分

3.自动计数器:0~999999

4.荷重:0~100N

二次元

二次元

1.行程:300*200mm(X,Y轴)

2.二次元影像测量仪参数规格:镜头工作距离90mm升降调节范围80mm

3.照明:1)、斜射可调光源;2)、上部可调光源(可测量盲孔);3)、下部可调光源(可测量通孔)

4.放大倍数:目镜0.5倍时18-120倍

5.测量精度:±0.001MM

金相显微镜

金相显微镜

1.目镜:放大倍数10X;焦距:25;视场: 18

2.物镜:平场消色差物镜(无盖玻片)

3.放大倍数:5X、10X、40X、60X

4.照明系统

-落射照明:6V/20W卤素灯,亮度可调;220V(50Hz)

-透射照明:6V/20W卤素灯,亮度可调;220V(50Hz)

5.载物台:

6.调焦系统:带限位和调节松紧装置的同轴粗微动,微动 格值0.001mm

7.瞳距调节范围:55-75mm

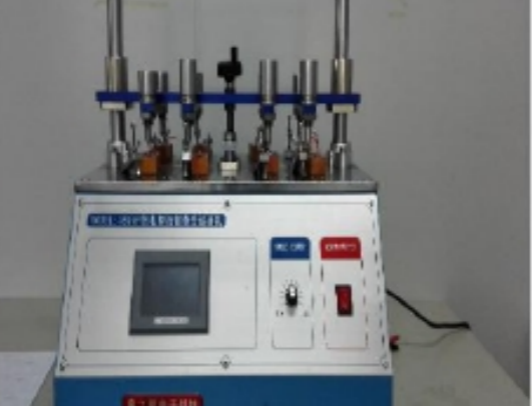

按键寿命测试仪

按键寿命测试仪

1.测试最大荷重:2KG

2.最大测试高度:100mm

3.测试速度:0-120次/min

4.计数器:1~99999999

5.传动机构:滚珠螺杆

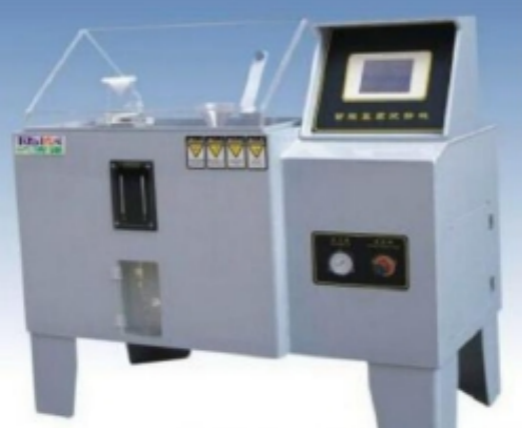

盐雾测试仪

盐雾测试仪

1.温度范围:室温~55℃

2.温度公差: ≤±2℃

3.温度波动度: ≤±0.5℃

4.盐雾沉降量: 1~2ml/80cm²·h

5.喷雾方式: 连续

6.试验定时: 1~999(S、M、H)可调

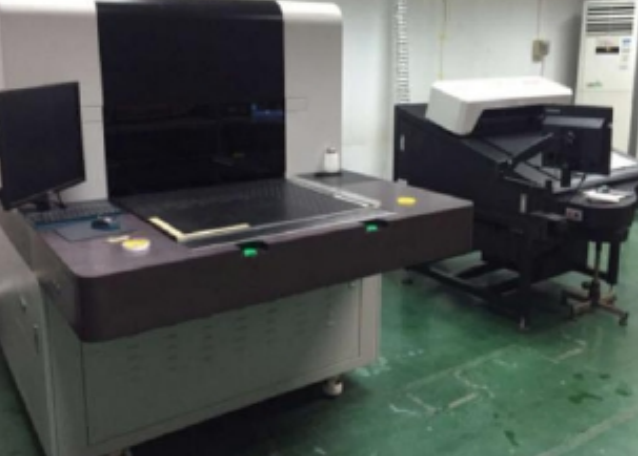

线路AOI

线路AOI

1.AOI设备名称:IMPRESS-Q9

2.检测效率:200-350MM尺寸、160-210面/小时

3.变焦范围:35X-120X

4.设别特征尺寸:最小2.5UM

5.最大作业尺寸:635*711MM

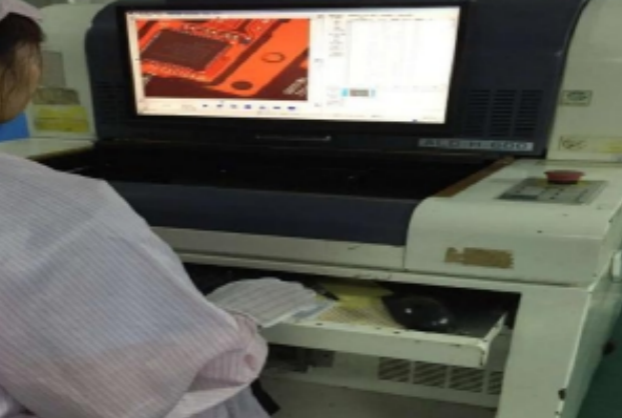

SMTAOI

SMTAOI

1.适用制程:SMT锡膏印刷后及回流焊后,回流焊后电路板检查,可检 测PCB双面,同时检测多个PCBDIP插件波峰焊后:锡多,锡少,锡洞,短路,引脚未出。

2.基板尺寸:25*25mm-368*488mm

3.检查项目:缺件,多件,锡球,偏移,侧立,立碑,反贴,极反,错件,坏件,桥连,虚焊,无焊锡,少焊锡,多焊锡,元件浮起,IC引脚浮起,IC引脚弯曲,锡多,锡少,锡洞,短路,引脚未出等。

4.定位精度:<10um

烧录测试

烧录测试

设备能力(10台)

1.最高频率可达6G

2.最小测试pitch可达0.4mm。

3.上盖BGA压板采用旋压式结构,下压平压力 均匀,保证BGA不移位测试稳定;

4.高精度的定位槽或导向孔,保证BGA定精确测试效率高;

5.最大产能: 每小时600PCS*10台=6K 每天6K*22时=132K 每月132*28天=约4KK

烧录测试

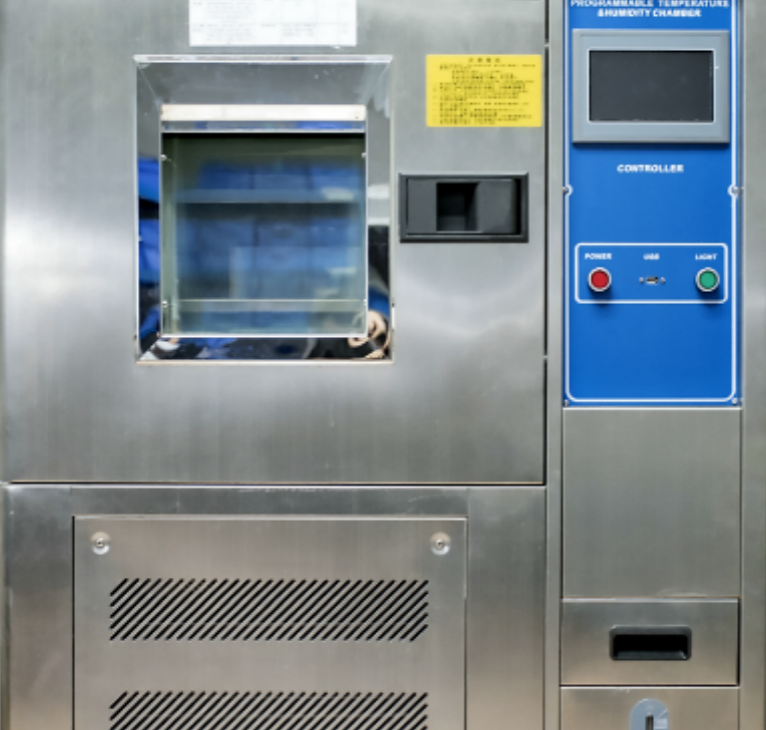

恒温恒湿试验箱

1.设备型号:ZH-TH-80D

2.温度范围:-40度-+150度

3.温度波动度:±0.5度

4.温度偏差:± 2度

5.湿度波动:± 25%RH 湿度分布精度: ± 3.0%RHK
